b&m-CONTACTFORM®
Vis formatrice de filetage avec fonction supplémentaire pour la mise à la terre électrique
b&m-CONTACTFORM® réunit toutes les propriétés d’une vis formatrice de filetage et d’une vis de mise à la terre. Elle élimine le besoin de câbles de mise à la terre lors de la réalisation de connexions électriques de masse pour les éléments de recouvrement pendant l’assemblage. De plus, elle forme directement un filetage métrique dans le composant d’assemblage, supprimant ainsi les opérations de préparation longues et coûteuses telles que le fraisurage, le taraudage et le nettoyage du filetage. b&m-CONTACTFORM® assure une mise à la terre fiable tout en combinant les fonctions d’outil et d’élément de fixation en une seule pièce. La vis peut être utilisée pour la fixation directe dans des composants en aluminium, en acier, en magnésium et en zinc.
Principe de fonctionnement

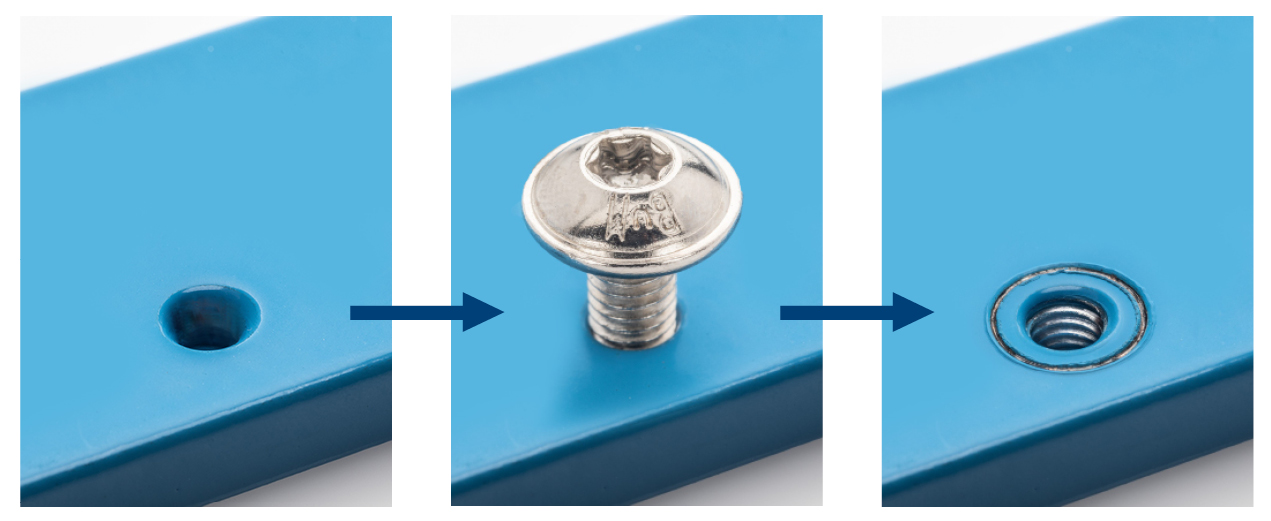

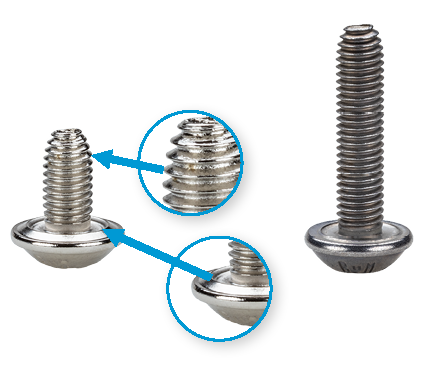

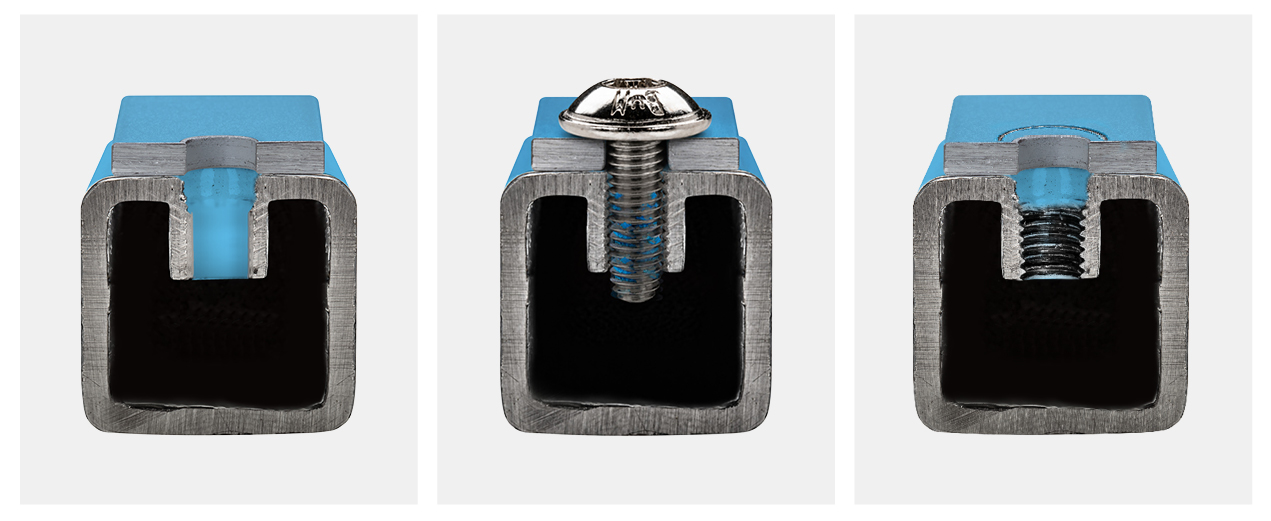

En tant que vis formatrice de filetage, b&m-CONTACTFORM® crée un filetage métrique intérieur même dans des avant-trous revêtus. Lors de ce processus, le revêtement est déplacé de manière ciblée, créant un contact métal contre métal direct au niveau des sommets du filetage. Contrairement aux solutions de fixation directe conventionnelles utilisant une géométrie de filetage trilobulaire, b&m-CONTACTFORM® est dotée d’une géométrie de filetage circulaire. Cela permet un engagement maximal des flancs du filetage, offrant à la fois des avantages mécaniques et une conductivité électrique nettement améliorée de l’assemblage. L’arête de coupe annulaire intégrée sous la tête de la vis élimine également le revêtement de la pièce serrée, assurant ainsi un contact électrique fiable entre la vis et le composant.
Avantages
- Réalisation d’un contact électrique à la masse sans utilisation d’un câble de mise à la terre supplémentaire
- Économique : aucune opération préparatoire n’est nécessaire, car b&m-CONTACTFORM® peut être vissée directement dans l’avant-trou défini.
- Convient aux composants dont les avant-trous ont été revêtus par poudrage, peinture ou cataphorèse (CDC) ; le masquage des trous n’est pas nécessaire.
- Repérage facile du trou grâce à la pointe arrondie.
- Des montages répétés sont possibles, avec une amélioration supplémentaire de la conductivité électrique de la liaison.
- Finition esthétique pour des utilisations dans des endroits exposés à la vue
Caractéristiques
Diamètre : M4 – M10
Longueur : en fonction du diamètre
Classe de qualité : F10 (comparable à FK 10.9 conformément à la norme DIN EN ISO 898)
Géométrie de la tête : tête cylindrique bombée à embase plate
Revêtement : Zinc-nickel argenté, autres revêtements sur demande
